Berechnungen für die optimale Vergrößerung von Fotos über
LASER-Fotobelichter mit einer Auflösung von
12 Linien pro mm (6 Linienpaaren pro mm) oder 304,8 Pixel pro 25,4 mm
Sensor Anzahl Pixel Auflösung Bildgröße
Pixelgröße Quadratisch Rechteckig
[µm] [ ] [Pixel/mm][Pixel- [mm] [mm]
paare/mm]
9 4080 * 5440 111 55 340 * 340 340 * 453
6,8 5412 * 7216 147 73 451 * 451 451 * 601
6 6132 * 8176 167 83 511 * 511 511 * 681
6708 * 8956 167 83 559 * 559 559 * 746
Für die Rückteile an einer SWC oder 50x C .. ELX ergeben sich folgende Fotoformate:
Für das CFV, CFV II und CF 22 Megapixel sind die optimalen
Fotogrößen von 300 mm * 300 mm bis 400 mm * 400 mm quadratisch und
Fotogrößen von 300 mm * 450 mm bis 400 mm * 500 mm rechteckig
Für das CFV 39 und CF 39 Megapixel sind die optimalen
Fotogröße von 450 mm * 450 mm bis 500 mm * 500 mm quadratisch und
Fotogröße von 450 mm * 600 mm bis 500 mm * 700 mm rechteckig
Für das CFV 50 und HD4 50 Megapixel sind die optimalen
Fotogröße von 450 mm * 450 mm bis 600 mm * 600 mm quadratisch und
Fotogröße von 450 mm * 600 mm bis 600 mm * 800 mm rechteckig
Stand 2012
Übersicht der Änderungen in den Objektivkonstruktionen der CT* - CFI Objektive.
Die Möglichkeit einer Softwarekorrektur der Objektiv-Fehler in HASSELBLAD "Phocus 2" besteht für folgende Objektive:
CT* 38 CF 38 ------- CFI 38 BIOGON 4,5/38
== keine Änderung ===
<= Verbesserung, aber vergleichbar =
CT* 40 CF 40 CFE 40 ------- Distagon 4/40
== keine Änderung ===
<= Änderung aber ähnlich ab Bl 8 ===
CT* 50 CF 50 ------- CFI 50 Distagon 4/50
=== Verbesserung ====
========== keine Änderung ==========
CT* 60 CF 60 ------- CFI 60 Distagon 3,5/60
================== keine Änderung ================
CT* 80 CF 80 CFE 80 ------- Planar 2,8/80
================== keine Änderung ================
CT* 100 CF 100 ------- CFI 100 Planar 3,5/100
================== keine Änderung ================
CT* 120 CF 120 CFE 120 CFI 120 S-Planar 5,6/120
S-Planar 4/120
=== M 1:5 besser ===>
<=========== aber bei ∞ schlechter ========
================= wenig Änderung =================
CT* 135 CF 135 ------- ------- S-Planar 5,6/135
== keine Änderung ===
CT* 150 CF 150 ------- CFI 150 Sonnar 4/150
== keine Änderung ===
<= Verbesserung, aber vergleichbar =
------- ------- CFE 180 CFI 180 Sonnar 4/180
== keine Änderung ===
CT* 250 CF 250 ------- CFI 250 Sonnar 5,6/250
================== keine Änderung ================
C 250SA CF 250 CFE 250 CFI 250 Sonnar 5,6/250
Super Achromat
================== keine Änderung ================
------- ------- CFE 350SA ------- Tele Super Achr.
5,6/350
Korrektur möglich auch für CF 30; CF 350; CF 500; F 50; FE 50; FE 60-120; F 80;
F 110; F 150; F 250; FE 350 auch mit 1,7X; F 350
Korrektur eingeschränkt möglich
Korrektur nicht möglich
Hier die Links zum Herunterladen der Objektivdatenblätter:
- HASSELBLAD
- Hasselblad historical
- ZEISS => Hasselblad (ZV) => ZV Classic Objektive
=> Objektive für Hasselblad Serie 200
=> Objektive für Hasselblad Serie 500
=> Hasselblad SWC (Super Wide Camera)
Diagonalenberechnung für die Bildhöhe „u“ in den ModulationTransferFunktion Diagrammen
u=Wurzel((a²+b²)/4) mit
a=9µm*4080=36,72mm b=9µm*4080=36,72mm u=25,96mm ~26mm
a=9µm*4080=36,72mm b=9µm*5440=48,96mm u=30,60mm ~31mm
a=6,8µm*5412=36,8mm b=6,8µm*5440=36,8mm u=26,02mm ~26mm
a=6,8µm*5412=36,8mm b=6,8µm*7212=49,0mm u=30,64mm ~31mm
a=6µm*6132=36,79mm b=6µm*8176=49,06mm u=30,66mm ~31mm
a=6µm*6708=40,25mm b=6µm*8956=53,74mm u=33,57mm ~34mm
a=55mm b=55mm u=38,89mm ~39mm

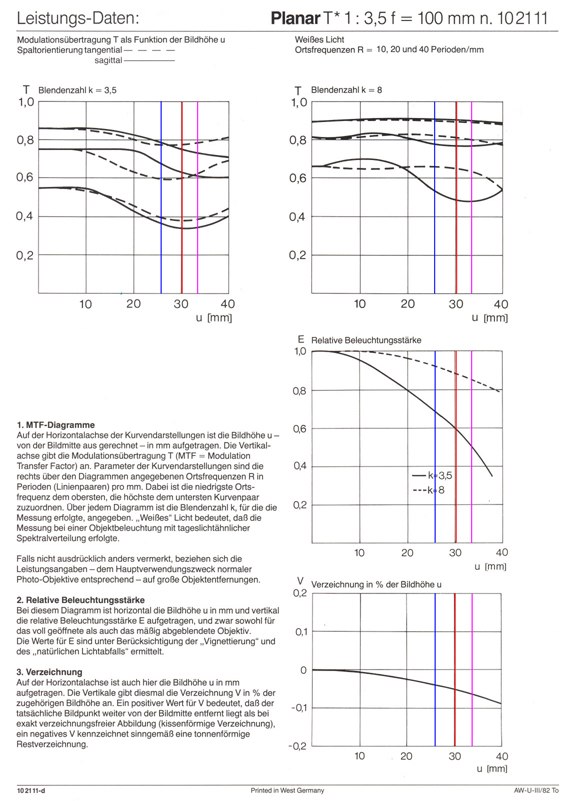

Unten dargestellt die Diagonalenlängen der Sensoren am Beispiel Planar C T* 3,5/100
Hasselblad Digitalsensoren
Technische Daten:
CF; CF MS; CFV; CFV II
22 / 16 Megapixel
4080 * 5440 Pixel (4080 Pixel)
Pixelgröße: 9 μm
Sensorgröße [mm]: 36,7 * 48
Sensorgröße [mm]: 36,7 * 36,7
CF 39; CF 39 MS; CFV 39
39 Megapixel
5412 * 7216 Pixel (5412 Pixel)
Pixelgröße: 6,8 μm
Sensorgröße [mm]: 36,7 * 48
(Per Software [mm]: 36,7 * 36,7)
CFV 50; H3D 50
50 Megapixel
6132 * 8176 Pixel
Pixelgröße: 6 μm
Sensorgröße [mm]: 36,7 * 48
(Per Software [mm]: 36,7 * 36,7)
H4D 60
60 Megapixel
6708 * 8956 Pixel
Pixelgröße: 6 μm
Sensorgröße [mm]: 40,2 * 53,7
