Die Messwerte - Punkte - stammen von realen Proben.
(Resistivity) über der Dichte des Vlieses ist aus den Faserdurchmessern nach F. P. Mechel berechnet worden.
Test no.
LAYER PROPERTIES
Layer no. : 1
Type: Porous facing
Thickness : 1 mm
Mass/unit surf.: 0,1 kg/m^2
Resistance: 120 Pa.s/m
Porosity: 70 %
Tortuosity: 1
Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 24,4 mm und 49,8 mm
Resistivity: 10 kPa.s/m^2
bei Dichte 24 kg/m3
Resistivity: 28,21 kPa.s/m^2
bei Dichte 48 kg/m^3
Resistivity: 82,17 kPa.s/m^2
bei Dichte 96 kg/m^3
Porosity: 99 % bei Dichte 24 kg/m^3
Porosity: 98 % bei Dichte 48 kg/m^3
Porosity: 95,9 % bei Dichte 96 kg/m^3
Tortuosity: 1
Viscous length: 70 μm
Termal length: 140 μm
Layer no. : 3
Type: HARD WALL
No data
SAMPLE SIZE
Reverberation room: 10 m^2
DUCT DATA
Duct half-width: 150 mm
WinFLAG Version 2.31
Unten das ermittelte Resultat:
Der spezifische längenbezogene Strömungswiderstand (Resistivity) der Owens Corning und der ISOVER Materialien ähneln sich da sie bei identischer Materialauswahl gleichartige Absorptionskoeffzienten erzeugen.
In Näherung kann aber auch der unter „Properties of Materials“ im WinFLAG Manual veröffentlichte Graph „Resistivity versus Density“ für weitere Materialberechnungen herangezogen werden. Dieser entspricht weitgehend dem ISOVER Material.
Hier gibt‘s neue Informationen:
Die Vliesdichte soll 48 kg/m^3 betragen.
Eine Internetrecherche bei Owens Corning (Datenblatt siehe unten) brachte ein Datenblatt zutage mit folgenden Daten:
- 701 ist eine „lightweight“ Variante mit einer Dichte von 1,5 pcf (24 kg/m^3)
- 703 und 705 sind Plattenware mit einer Dichte von 3 pcf (48 kg/m^3) und 6 pcf (96 kg/m^3)
Von allen Varianten gibt‘s eine Tabelle mit Absorptionskoeffizienten in den Dicken 1“ (25,4 mm) und 2“ (50,8 mm) gemessen in einem 200 m^3 großen Hallraum.
Anhand dieser Daten lassen sich über WinFLAG mit den „Resistivity“-Daten aus der eigenen Datenbank die von Owens Corning verwendeten Fasern bestimmen.
Gesucht werden die Faserfeinheit mit der alle Absorptionswerte der Tabelle nahezu erreicht werden.
Da es sich um Glasvliese handelt gehe ich davon aus dass zumindest sichtseitig ein Abdeckvlies und rückseitig ein Trennvlies appliziert wird.

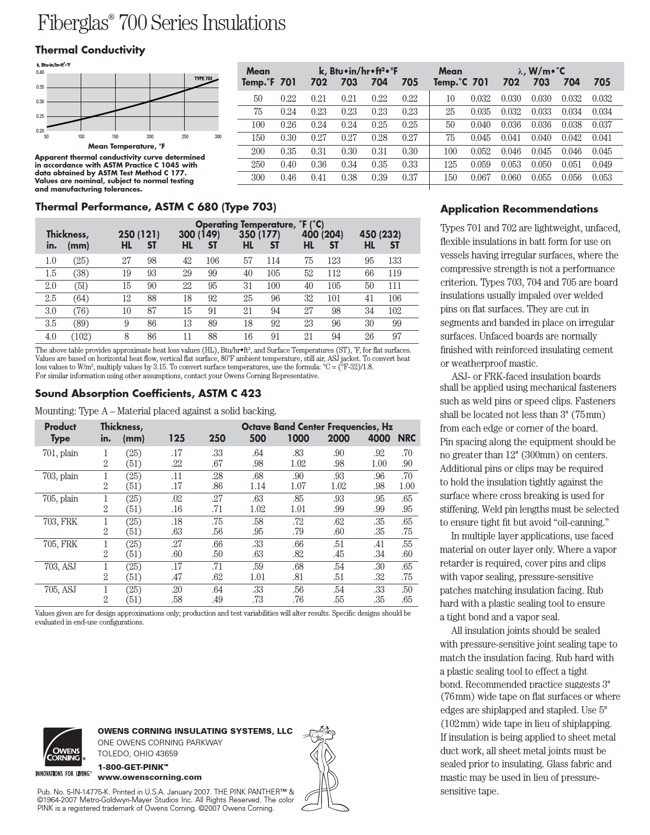

Auszug aus dem Datenblatt Fiberglas 700 Series der Firma Owens Corning

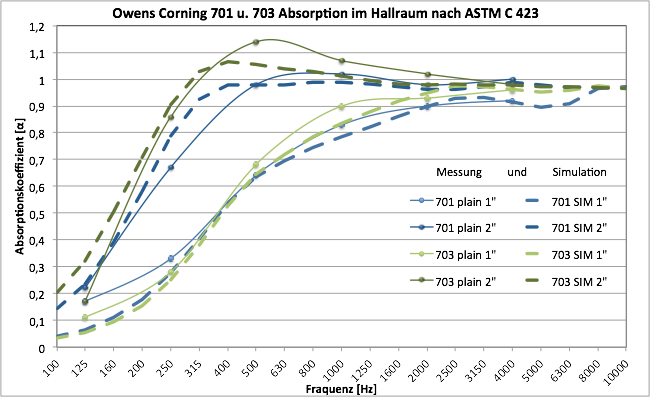

Unten das Ergebnis aus Messwerten der Fa. Owens Corning und WinFLAG Simulation aus den eigenständig ermittelten Faserdaten des ISOVER Glasvlieses

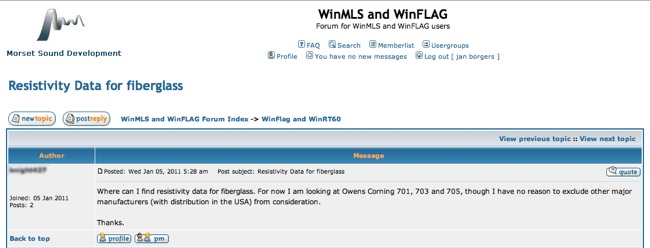

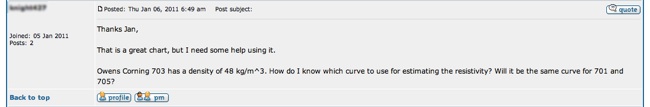

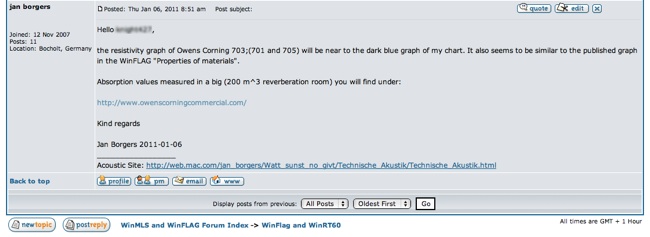

Die Frage aus einem Forum:
Wo finde ich Daten über den längenbezogenen Luftströmungswiderstand von Glasfaservlies der Firma Owens Corning (USA) Serie 700; Typen 701, 703 und 705?

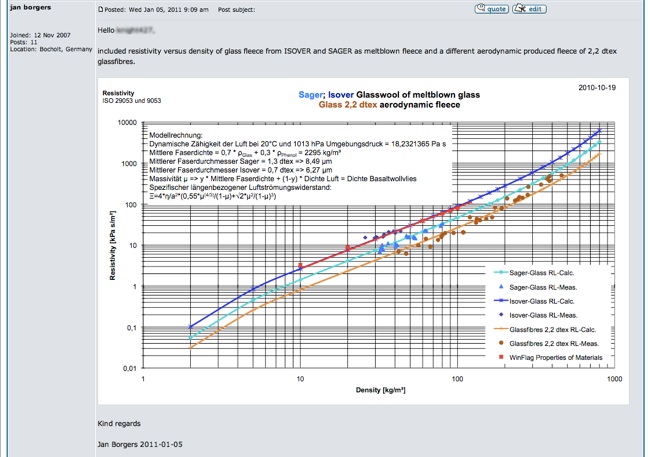

Unten der erste Vorschlag aus der eigenen Datenbank:
- Feinstfaseriges Glas direkt aus der Düse zu einem Vlies verarbeitet
- Feinfaseriges Glas aus Stapelfasern aerodynamisch zu einem Vlies verarbeitet.
Die Revolution der Elektronischen Datenverarbeitung
Internetrecherche und
mathematische Simulationsprogramme
