Fotos Messaufbau
Impedanzrohr
Probe E1 ∅ 29 mm

30 mm Abstand zur Wand
- anliegend an der Wand
- 100 mm Abstand zur Wand
Bildschirmfoto
Impedanzrohrmessung
Probe B2 ∅ 29 mm
Probe auf ca. 27 mm Abstand zur Wand Schmalbandanalyse, Durchhang ca. 3 mm

α - Kabine Terzanalyse 200 Hz bis 12.500 Hz

WinFLAG Simulation Terzanalyse von 50 Hz bis 12.500 Hz
Probe auf 30 mm Abstand zur Wand Schmalbandanalyse

Impedanzrohr ∅ 99 mm 2 Hz Frequenzlinienbreite von 50 Hz bis 1600 Hz
Impedanzrohr ∅ 29 mm 8 Hz Frequenzlinienbreite von 200 Hz bis 6400 Hz

WinFLAG Simulation
250 Frequenzlinien von 50 Hz bis 12.226,95 Hz
Probe auf 100 mm Abstand zur Wand Schmalbandanalyse

Impedanzrohr ∅ 99 mm 2 Hz Frequenzlinienbreite von 50 Hz bis 1600 Hz
Impedanzrohr ∅ 29 mm 8 Hz Frequenzlinienbreite von 200 Hz bis 6400 Hz

WinFLAG Simulation
250 Frequenzlinien von 50 Hz bis 12.226,95 Hz
Probe an der Wand anliegend Schmalbandanalyse

Impedanzrohr ∅ 99 mm 2 Hz Frequenzlinienbreite von 50 Hz bis 1600 Hz
Impedanzrohr ∅ 29 mm 8 Hz Frequenzlinienbreite von 200 Hz bis 6400 Hz

WinFLAG Simulation
250 Frequenzlinien von 50 Hz bis 12226,95 Hz

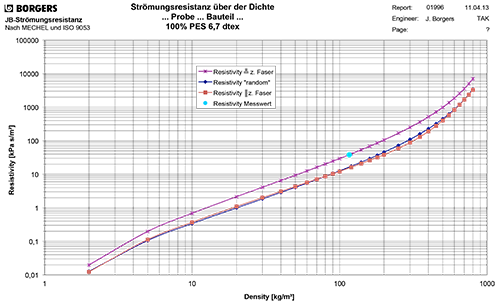

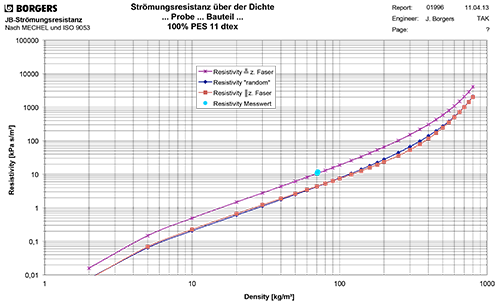

Strömungsresistanz des 11 dtex Vlieses
Strömungsresistanz des 6,7 dtex Vlieses
Probe B2
Das Fasermodell nach Mechel

Kardierte Fasern 100 PET 6,7 dtex und 11 dtex

Das heißt: Fasermodell mit hauptsächlich senkrechter Luftanströmung zur Faserachse

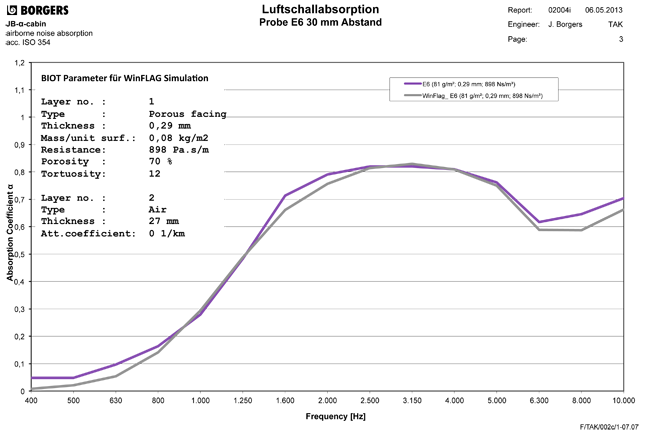

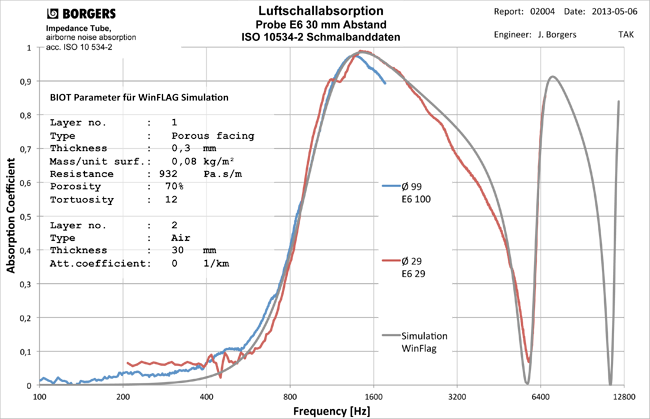

Probe E6 mit ca. 27 mm Abstand zur Wand


LAYER PROPERTIES
Layer no. : 1
Type: Porous facing
Thickness  : 0,3 mm; 0,29 mm
Mass/unit surf.: 0,08 kg/m2
Resistance: 932 Pas/m; 898 Pa.s/m
Porosity: 70 %
Tortuosity: 12

Layer no. : 2
Type: Air
Thickness: 30 mm; 27 mm
Att.coefficient: 0 1/km

Layer no. : 3
Type: HARD WALL
No data

Impedanzrohr:

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.4

α-Kabine

SAMPLE SIZE
Reverberation room: 1,21 m2
Weighted absorption coefficient, aW =

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.4


<XXXXXXXXXXX>

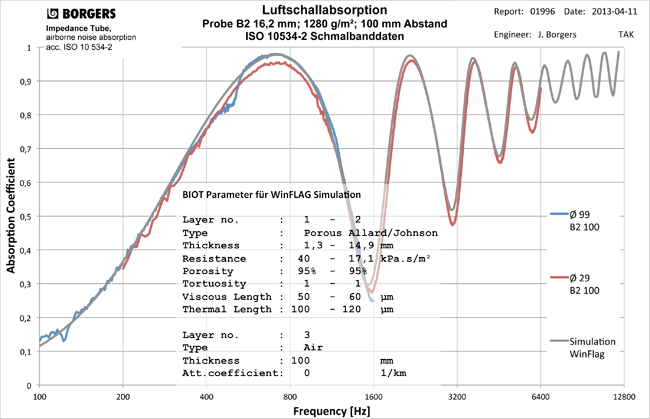

Probe B2 mit 100 mm Abstand zur Wand


Test no.
LAYER PROPERTIES
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 1,3 mm
Resistivity: 40 kPa.s/m2
Porosity: 95 %
Tortuosity: 1
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 14,9 mm
Resistivity: 17,1 kPa.s/m2
Porosity: 95 %
Tortuosity: 1
Viscous length: 60 mju
Termal length: 120 mju

Layer no. : 3
Type: Air
Thickness: 100 mm
Att.coefficient: 0 1/km

Layer no. : 4
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.4
Probe B2 o-h-n-e Abstand zur Wand


Test no.
LAYER PROPERTIES
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 1,3 mm
Resistivity: 40 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 14,9 mm
Resistivity: 17,1 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1
Viscous length: 60 mju
Termal length: 120 mju

Layer no. : 3
Type: Air
Thickness: 0 mm
Att.coefficient: 0 1/km

Layer no. : 4
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.4
Präzision von Probenbeschreibung
Messungen und Simulation
Impedanzrohr und α-Kabine
Präzision von Probenbeschreibung
Messungen und Simulation
Impedanzrohr und α-Kabine
Präzision von Probenbeschreibung
Messungen und Simulation
Impedanzrohr
Präzision von Probenbeschreibung
Messungen und Simulation
Impedanzrohr
Präzision von Probenbeschreibung
Messungen und Simulation
Impedanzrohr






Inhalt Anwendungen WinFLAG

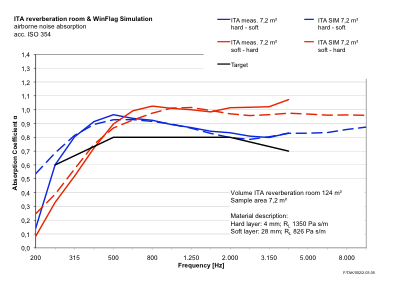

Die Probe „ITA“ mit den Dimensionen 6 * 1,2 m^2 = 7,2 m^2 bestand aus einer
-Porösen Deckschicht 4 mm mit 1350 Pa s/m Strömungswiderstand und
-Baumwollvlies von 28 mm Dicke mit einem Strömungswiderstand von 826 Pa s/m
-Hallraumvolumen 124 m^3

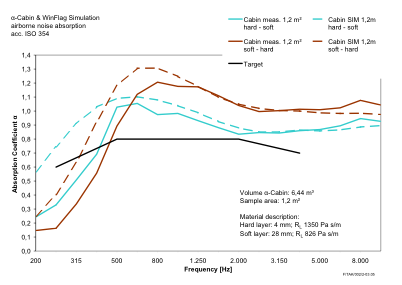

Die Probe „α-Cabin“ mit den Dimensionen 1,2 m^2 = 1,2 m^2 bestand aus einer
-Porösen Deckschicht 4 mm mit 1350 Pa s/m Strömungswiderstand und
-Baumwollvlies von 28 mm Dicke mit einem Strömungswiderstand von 826 Pa s/m
-Hallraumvolumen 6,44 m^3

Die Übereinstimmung von Messung und Simulation mit der wirklichen Probengröße ist im großen Hallraum unterhalb von 1000 Hz deutlich besser.

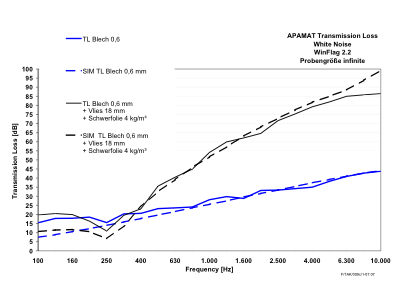

Die „Probe“ mit den Dimensionen 0,84 m * 0,84 m = 0,7056 m^2 bestand aus einer
- Deckschicht aus Schwerfolie 4 kg/m^2; Dicke 2 mm.
- Baumwollvlies von 18 mm Dicke mit einem Strömungswiderstand von 270 Pa s/m
- Blech 7850 kg/m^3; 0,6 mm Dicke.

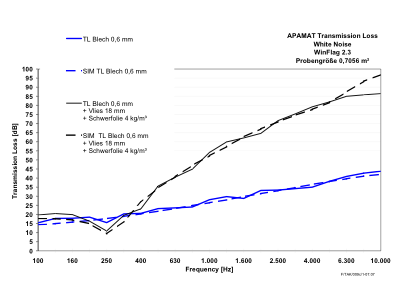

Die Unterschiede in den Simulationen
- „unendlich“ oder „infinite“ große Probe (obere Grafik)
-  0,7056 m^2 große Probe (untere Grafik
sind besonders deutlich unterhalb 500 Hz und oberhalb 2500 Hz.

Die Übereinstimmung von Messung und Simulation mit der wirklichen Probengröße ist wirklich beeindruckend.

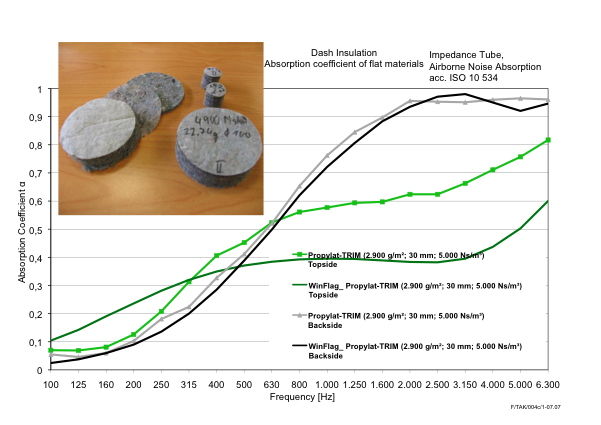

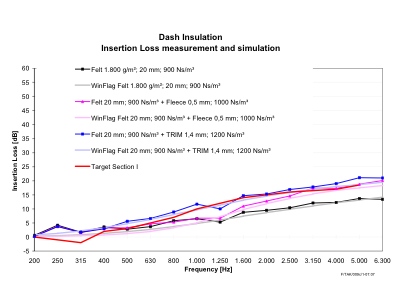

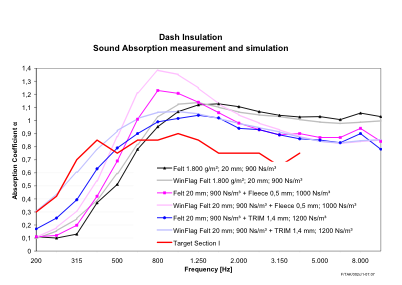

Die „Probe“ nach durchgeführten Simulationsrechnungen bestand aus einem
-Basisvlies aus Baumwolle 20 mm  dick mit 900 Ns/m^2 Strömungswiderstand.
- Deckschicht 1.1 keine
- Deckschicht 1.2 Strömungsvlies 0,5 mm; 100 g/m^2 und 1000 Ns/m^2 Strömungswiderstand.
- Deckschicht 1.3 TRIM-Schicht 1,4 mm; 600 g/m2 und 1200 Ns/m^2 Strömungswiderstand.

Die Isolationsanforderung wird nur von der TRIM-Variante erreicht, die Strömungsvlies-Variante liegt erst ab 2500 Hz im Ziel.
In der Absorption ist das Strömungsvlies zwischen 500 und 2500 Hz zu gut und unterhalb 500 Hz zu schlecht.

Insgesamt erreicht die TRIM-Variante knapp das Ziel.

Ohne die Schicht „Porous facing“ wäre die Materialauswahl wohl nicht so erfolgreich verlaufen.
Ergebnis:

Die Materialkombinationen ohne Strömungsschicht erreichen nicht in allen Frequenzbändern die Zielkurve.
Die Strömungsschicht als Deckschicht erreicht die Zielwerte.

Einzig die Materialkombination:
- Layer no. 1: Deckschicht 5,5 mm; Strömungswiderstand 288 Pa s/m,
- Layer no. 2: Strömungsschicht auf verschiedenen Positionen 100 g/m^2; Strömungswiderstand 1000 Pa s/m,
- Layer no. 3: Federsystem 19,7 mm; Strömungswiderstand 99 Pa s/m,
erreicht die Zielwerte in der Einfügedämmung und siehe oben Luftschallabsorption.

Zum Vergleich mit eingeblendet 19,7 mm „Feder“ mir 2 kg/m2 Schwerfolie schwarze Linie.
Ergebnis:

Die Materialkombinationen ohne Strömungsschicht erreichen nicht in allen Frequenzbändern die Zielkurve.
Die Strömungsschicht als Deckschicht erreicht zwischen 4000 und 8000 Hz nicht die Zielwerte.

Einzig die Materialkombination:
- Layer no. 1: Deckschicht 5,5 mm; Strömungswiderstand 288 Pa s/m,
- Layer no. 2: Strömungsschicht auf verschiedenen Positionen 100 g/m^2; Strömungswiderstand 1000 Pa s/m,
- Layer no. 3: Federsystem 19,7 mm; Strömungswiderstand 99 Pa s/m,
erreicht die Zielwerte in der Luftschallabsorption und siehe unten Einfügedämmung.

Die Messung hakt ein wenig wegen des kleinen Hallraums s. „Simulation WinFlag“

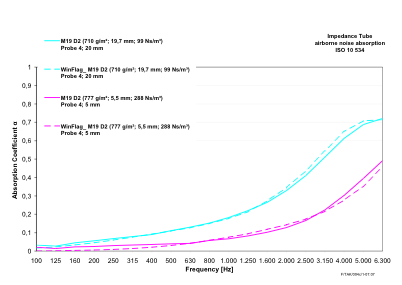

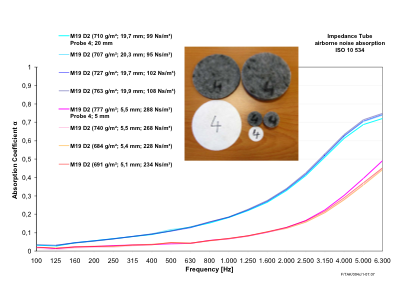

Mit diesen Materialkenndaten wurden im 2. Schritt die unterschiedlichen „Layer“-Kombinationen

- Layer no. „x“: Deckschicht 5,5 mm; Strömungswiderstand 288 Pa s/m.
- Layer no. „y“: Federsystem 18 mm; Strömungswiderstand 108 Pa s/m.

- Layer no. „z“: Strömungsschicht auf verschiedenen Positionen 100 g/m2; Strömungswiderstand 1000 Pa s/m zwischen Layer no. 2 und Layer no. 3 oder als oberste Schicht.

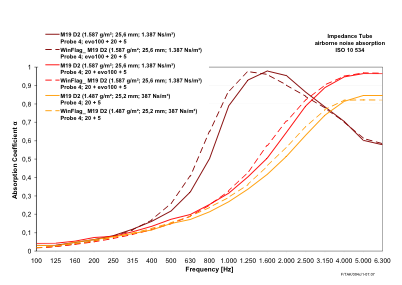

• Berechnet: Senkrechter Schalleinfall

• Gemessen: Luftschallabsorption im Impedanzrohr

Das Ergebnis kann sich sehen lassen.
Durchgezogene Linien = Messung.
Gestrichelte Linien = Simulation

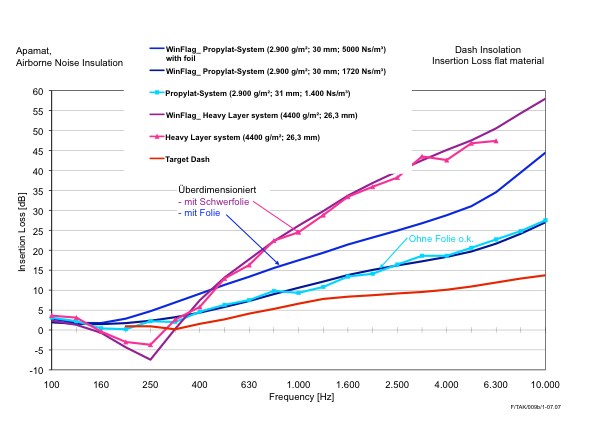

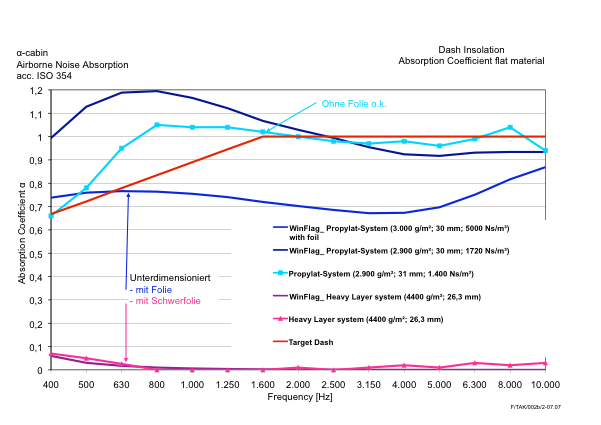

Simulation und Messungen mit nachgestellten Materialkombinationen stimmen gut überein.
• Die Materialkombination o-h-n-e Folie liegt gut über der Zielkurve.
• Die Materialkombinationen mit Folie oder Schwerfolie sind deutlich
  überdimensioniert.
• Die Materialkombination mit Schwerfolie liegt außerhalb der Gewichtsvorgaben.
Simulation und Messungen mit nachgestellten Materialkombinationen stimmen gut überein.
• Die Materialkombination o-h-n-e Folie liegt gut über der Zielkurve.
• Die Materialkombinationen mit Folie oder Schwerfolie sind deutlich nicht in Ordnung.
• Die Materialkombination mit Schwerfolie liegt außerhalb der Gewichtsvorgaben.
• Da der Materialaufbau aus 3 Schichten besteht und nicht symmetrisch aufgebaut ist wurden die Proben beidseitig gemessen. Dies gibt zusätzliche Sicherheit bei der Materialbewertung.
• Die Folie war nicht mehr luftdicht. Sie besaß einen Luftströmungswiderstend zwischen 2.000 und 20.000 Pa s/m, im Mittel 4.000 - 5.000 Ps s/m
• Die mit WinFLAG ermittelten Kenndaten dienen als Grundlage für Simulation der komplexeren Systeme im Hallraum und im Isolationsprüfstand und zur Überprüfung mit nachgestellten planen Materialkombinationen.
• Da der Materialaufbau aus 3 Schichten besteht und nicht symmetrisch aufgebaut ist wurden die Proben beidseitig gemessen. Dies gibt zusätzliche Sicherheit bei der Materialbewertung.
• Die Folie war nicht mehr luftdicht. Sie besaß einen Luftströmungswiderstend zwischen 2.000 und 20.000 Pa s/m, im Mittel 4.000 - 5.000 Ps s/m
• Die mit WinFLAG ermittelten Kenndaten dienen als Grundlage für Simulation der komplexeren Systeme im Hallraum und im Isolationsprüfstand und zur Überprüfung mit nachgestellten planen Materialkombinationen.

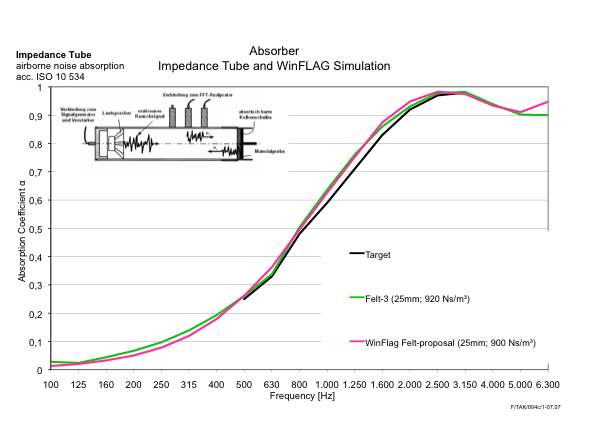

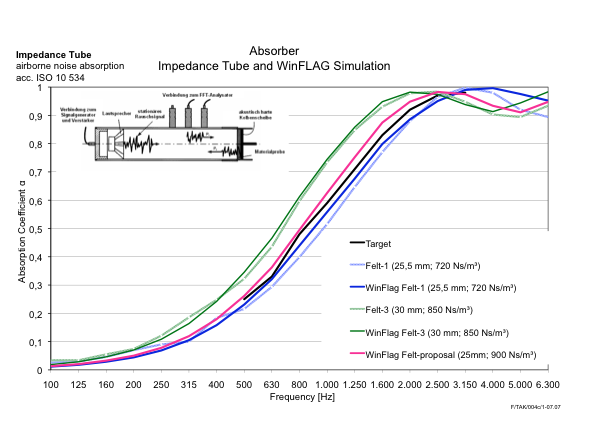

Das ausgewählte Material zur Messung im Impedanzrohr ist 25 mm dick, hat Luftströmungswiderstand 920 Pa s/m und erfüllt erwartungsgemäß die Zielkurve.
Die Materialzusammensetzung - Baumwollmischung - ist entsprechend der Probe
„Felt-3“.
Das 25,5 mm dicke Material „Felt-1“ mit Luftströmungswiderstand 720 Pa s/m erfüllt die Zielkurve nicht.
• Das 30 mm dicke Material „Felt-3“ mit Luftströmungswiderstand 850 Pa s/m ist bis
  auf die Frequenz 3150 Hz deutlich besser als das Ziel.
• Das zukünftige Material sollte 25 mm dick sein und einen Luftströmungswiderstand
  von 900 Ns/m^3 besitzen um die Zielkurve zu erfüllen und in den Kennwerten leicht
  modifiziert denen von „Felt-3“ entprechen.
• „Leichte Bodendämpfung“

bestehend aus groben Fasern:

-Layer no. 2: Deckschicht 5,5 mm; Strömungswiderstand 288 Pa s/m
-Layer no. 3: Federsystem 18 mm; Strömungswiderstand 108 Pa s/m; Dicke und Strömungswiderstand auf Impedanzrohr „Einbau“ angepasst, Dicke - 2 mm.

-Layer no. 1: Strömungsschicht auf verschiedenen Positionen 100 g/m^2; Strömungs-widerstand 1000 Pa s/m.

• Zunächst erfolgte eine Materialbestimmung anhand von 4 je Proben 5 mm dick und 20 mm dick um die Gleichmäßigkeit des Materials im Impedanzrohr zu dokumentieren.
• Nach Auswahl einer typischen Probe wurden mit WinFlag die restlichen Parameter bestimmt:
Porosity, Tortuosity,
Viscous length und Thermal length.
Materialentwicklung und -analyse mit Hilfe von WinFLAG

• Vorausberechnung der Luftschall Absorption um ein
   gesetztes Ziel zu erreichen.
   Vermessene Materialproben werden mit WinFLAG nachberechnet.
    Anhand der Simulationen werden die Materialwerte der zukünftigen
    Probe bestimmt. Eine mit diesen neuen Materialwerten erstellte
    Probe wird vermessen um die Zielwerte zu bestätigen.

• Vorausberechnung von Luftschall Absorption und -
   Isolation.

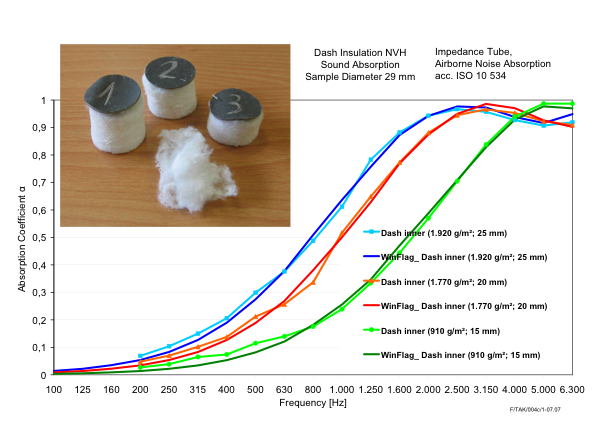

   Vermessene Materialproben aus geformten Kraftfahrzeug Stirnwand
    Isolationen von Fahrzeugen werden mit WinFLAG nachberechnet.
    Mit diesen Kenndaten werden die Absorption und Isolation der
    zukünftigen Probe bestimmt und auf Vorgaben hin überprüft.
    Eine mit den Materialwerten erstellte plane Probe wird vermessen um
    die Zielwerte zu bestätigen.

• Vorausberechnung von Luftschall Absorption und -
   Isolation.
    Auslegen von Mehrschichtsystemen aus groben Fasern für eine Kraftfahrzeug
    Bodendämfung. Vorgehensweise wie oben.

• ...
Überprüfung von Messgeräten mittels WinFLAG
Reverberation Room
Bestimmung im Hallraum und Berechnung mit WinFlag
Überprüfung von Messgeräten mittels WinFLAG
Transmission (Loss) Window
Bestimmung im APAMAT und Berechnung mit WinFlag
Materialspezifizierung mittels WinFLAG
Bestimmung von Einfügedämmung und Luftschallabsorption
Porous; Porous facing
Beispielsimulationen mit Hilfe der Software WinFLAG

• Neues aus WinFlag 2.2 und 2.3
    Poröse Deckschichten (Porous Facing);
    Dämmung endlich großer Proben (Transmission Window)

• ITA Hallraum und α-Kabine
    Vergleich der Schallfeldbeugung an unterschiedlich großen Proben

• Präzision ist ...
    ... wenn Materialbeschreibung, Messgerät und Messung,
    Probendaten (BIOT-Parameter) und Simulation übereinstimmen.
Prüfung der Material-Kombinationen mit WinFLAG
Messung des gewünschten Material-Kombinationen

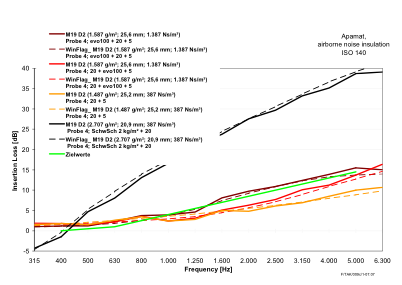

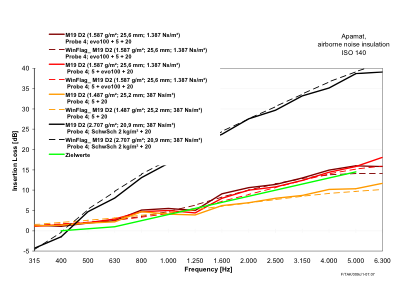

Bestimmung der Einfügedämmung ISO 140 Apamat
Prüfung der Material-Kombinationen mit WinFLAG
Messung des gewünschten Material-Kombinationen

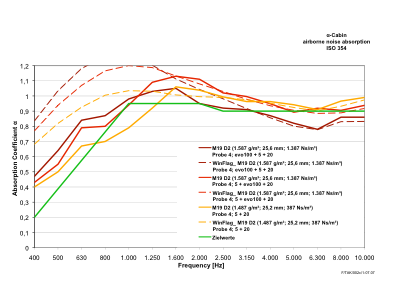

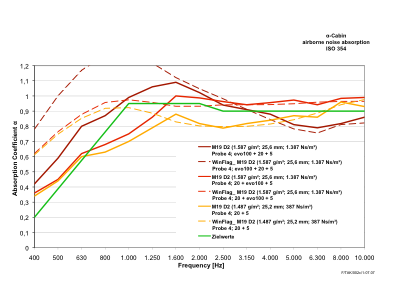

Bestimmung der Luftschallabsorption ISO 354 α-Cabin
Berechnung der Material-Kombinationen mit WinFLAG
Messung des gewünschten Material-Kombinationen

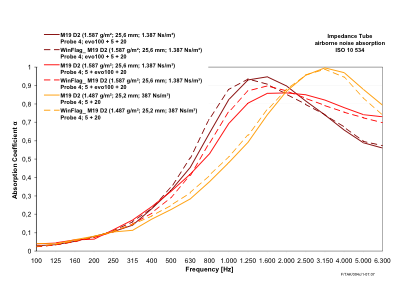

Bestimmung der Luftschallabsorption ISO 10 534 Impedanzrohr
Absorptionsbestimmung nach ISO 10 534 Impedanzrohr und
Berechnung der Material-Kenndaten mit WinFLAG der Probe „4“
Berechnung der Material-Kenndaten mit WinFLAG
Messung des gewünschten Materials
Bestimmung der Einfügedämmung
Berechnung der Material-Kenndaten mit WinFLAG
Messung des gewünschten Materials
Bestimmung der Luftschallabsorption
Absorptionsbestimmung nach ISO 10 534 Impedanzrohr und
Berechnung der Material-Kenndaten mit WinFLAG der Probe „2“
Absorptionsbestimmung nach ISO 10 534 Impedanzrohr und
Berechnung der Material-Kenndaten mit WinFLAG der Probe „1“
Absorptionsbestimmung nach ISO 10 534 Impedanzrohr
Berechnung der Material-Kenndaten mit WinFLAG
Messung des gewünschten Materials
Absorptionsbestimmung nach ISO 10 534 Impedanzrohr
Berechnung der Material-Kenndaten mit WinFLAG
Prognose für das gewünschte Material
Home
Hier sind die Material-Kenndaten aufgelistet.

<===========>

Vorausberechnung der Luftschallabsorption

Aufgabe:
Anhand von zwei bekannten vorhandenen Proben soll eine neue Materialprobe berechnet und anschließend verifiziert werden die ein vorgegebenes Ziel bestmöglich erreicht.

Materialkenndaten „Felt-1“
Baumwollfaservlies grobfaserig
- Dicke 25,5 mm
- Luftströmungswiderstand 720 Pa s/m

Simulationsdaten „Felt-1“
Layer no. : 1
Type: Porous/Allard-Johnsen
Thickness: 25,5 mm
Resistivity: 28 kPa.s/m^2
Porosity: 96 %
Tortuosity: 1
Viscous length: 95 mju
Termal length: 105 mju

Layer no. : 2
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 100 mm

WinFLAG Version 2.2
___________________________

Materialkenndaten „Felt-3“
Baumwollfaservlies feinfaserig
- Dicke 30 mm
- Luftströmungswiderstand 900 Pa s/m

Simulationsdaten „Felt-1“
Layer no. : 1
Type: Porous/Allard-Johnsen
Thickness: 30 mm
Resistivity: 30 kPa.s/m^2
Porosity: 96 %
Tortuosity: 1
Viscous length: 40 mju
Termal length: 65 mju

Layer no. : 2
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 100 mm

WinFLAG Version 2.2
___________________________

Beide Proben liegen außerhalb der Zielvorgabe.
„Felt-1“ hat die richtige Dicke ist aber zu porös,
„Felt-3“ ist zu dick aber aufgrund der Kenndaten für eine Variantenberechnung geeignet.

Simulationsdaten „Felt-proposal“
Layer no. : 1
Type: Porous/Allard-Johnsen
Thickness: 25 mm
Resistivity: 36 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1,05
Viscous length: 40 mju
Termal length: 65 mju

Layer no. : 2
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 100 mm

WinFLAG Version 2.2

Daraus folgen diese neuen
Materialkenndaten „Felt-proposal“
Baumwollfaservlies
- Dicke 25 mm
- Luftströmungswiderstand 920 Ns/m^3
___________________________

Die Herstellung einer Probe aus „Felt-3“ bei unverändertem Flächengewicht und reduzierter Dicke auf 25 mm zeigt den gewünschten Absorptionsverlauf und liegt voll im Ziel ohne überdimensioniert zu sein.

<===========>

Vorausberechnung von Luftschall Absorption und -Isolation.

Aufgabe:
Anhand von Proben soll eine neue Materialprobe berechnet und anschließend verifiziert werden die ein vorgegebenes Ziel bestmöglich erreicht.

<===========>

Materialkenndaten „1“
Topside
Baumwollfaservlies
- Dicke 5 mm
- Luftströmungswiderstand 860 Pa s/m
Folie
- Luftströmungswiderstand 2.000 - 20.000 Pa s/m
Baumwollfaservlies
- Dicke 25 mm
- Luftströmungswiderstand 860 Pa s/m
Backside
wie „1“ in umgekehrter Reihenfolge

Simulationsdaten „1.1“
Topside
LAYER PROPERTIES
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 5 mm
Resistivity: 172 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1,2
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 2
Type: Limp mass
Thickness: 0,15 mm
Density: 1000 kg/m^3
Resistance: 2400 Pa.s/m

Layer no. : 3
Type: Porous/Allard-Johnson
Thickness: 25 mm
Resistivity: 34,4 kPa.s/m2
Porosity: 95 %
Tortuosity: 1,2
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 4
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.31

Backside
wie „1“ Layer 1 - 3 in umgekehrter Reihenfolge

Simulationsdaten „1.2“
Topside wie „1.1“ mit
Absorption
Layer no. : 4
Type: HARD WALL
No data

SAMPLE SIZE
Reverberation room: 1,21 m^2

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.31


Simulationsdaten „1.2“
Topside wie „1.1“ mit
Isolation
Layer no. : 4
Type: Solid/Thin plate
Thickness: 0,8 mm
Density: 7850 kg/m^3
E-modulus: 210 GPa
Poissons number: 0,3
Loss factor: 0,05

SAMPLE SIZE
Transmission window: 0,7056 m2

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.31
___________________________

Materialkenndaten „2“
Schwerfolie 2,5 kg/m^2
bleibt für die Probenbewertung unberücksichtigt
Faservlies feinfaserig
- Dicke 25 mm
- Dichte 77 kg/m^3
- Dicke 20 mm
- Dichte 89 kg/m^3
- Dicke 15 mm
- Dichte 61 kg/m^3

Simulationsdaten „2.1“:
LAYER PROPERTIES 25 mm
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 25 mm
Resistivity: 38,5 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1,2
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 2
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.31

LAYER PROPERTIES 20 mm
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 20 mm
Resistivity: 44,3 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1,3
Viscous length: 50 mju
Termal length: 100 mju

... wie bei 25 mm

WinFLAG Version 2.31

LAYER PROPERTIES 15 mm
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 15 mm
Resistivity: 30,3 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1
Viscous length: 50 mju
Termal length: 100 mju

... wie bei 25 mm

WinFLAG Version 2.31

Simulationsdaten „2.2“:
wie „2.1“ mit zusätzlicher Limp Mass
Absorption
LAYER PROPERTIES
Layer no. : 1
Type: Limp mass
Thickness: 1,25 mm
Density: 2000 kg/m^3
Resistance: 0 Pa.s/m

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 25 mm
Resistivity: 38,5 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1,2
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 3
Type: HARD WALL
No data

SAMPLE SIZE
Reverberation room: 1,21 m^2

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.31

Simulationsdaten „2.2“:
wie „2.1“ mit zusätzlicher Limp Mass
Isolation
LAYER PROPERTIES
Layer no. : 1
Type: Limp mass
Thickness: 1,25 mm
Density: 2000 kg/m^3
Resistance: 0 Pa.s/m

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 25 mm
Resistivity: 38,5 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1,2
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 3
Type: Solid/Thin plate
Thickness: 0,8 mm
Density: 7850 kg/m^3
E-modulus: 210 GPa
Poissons number: 0,3
Loss factor: 0,05

SAMPLE SIZE
Transmission window: 0,7056 m^2

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.31

<===========>

„Leichte Bodendämpfung“

LAYER PROPERTIES
Layer no. : 1
Type: Porous facing
Thickness  : 0,4 mm
Mass/unit surf.: 0,1 kg/m^2
Resistance: 1000 Pa.s/m
Porosity: 70 %
Tortuosity: 10

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 5,5 mm
Resistivity: 52,3 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 40 mju
Termal length: 150 mju

Layer no. : 3
Type: Porous/Allard-Johnson
Thickness: 19,7 mm
Resistivity: 5 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 130 mju
Termal length: 280 mju

Layer no. : 4
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.31
___________________________

LAYER PROPERTIES
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 5,5 mm
Resistivity: 52,3 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 40 mju
Termal length: 150 mju

Layer no. : 2
Type: Porous facing
Thickness  : 0,4 mm
Mass/unit surf.: 0,1 kg/m^2
Resistance: 1000 Pa.s/m
Porosity: 70 %
Tortuosity: 10

Layer no. : 3
Type: Porous/Allard-Johnson
Thickness: 19,7 mm
Resistivity: 5 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 130 mju
Termal length: 280 mju

...

WinFLAG Version 2.31
___________________________

LAYER PROPERTIES
Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 5,5 mm
Resistivity: 52,3 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 40 mju
Termal length: 150 mju

Layer no. : 3
Type: Porous/Allard-Johnson
Thickness: 19,7 mm
Resistivity: 5 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 130 mju
Termal length: 280 mju

...

WinFLAG Version 2.31
___________________________

LAYER PROPERTIES
Layer no. : 1
Type: Porous facing
Thickness  : 0,4 mm
Mass/unit surf.: 0,1 kg/m^2
Resistance: 1000 Pa.s/m
Porosity: 70 %
Tortuosity: 10

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 19,7 mm
Resistivity: 5 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 130 mju
Termal length: 280 mju

Layer no. : 3
Type: Porous/Allard-Johnson
Thickness: 5,5 mm
Resistivity: 52,3 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 40 mju
Termal length: 150 mju

...

WinFLAG Version 2.31
___________________________

LAYER PROPERTIES
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 19,7 mm
Resistivity: 5 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 130 mju
Termal length: 280 mju

Layer no. : 2
Type: Porous facing
Thickness  : 0,4 mm
Mass/unit surf.: 0,1 kg/m^2
Resistance: 1000 Pa.s/m
Porosity: 70 %
Tortuosity: 10

Layer no. : 3
Type: Porous/Allard-Johnson
Thickness: 5,5 mm
Resistivity: 52,3 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 40 mju
Termal length: 150 mju

...

WinFLAG Version 2.31
___________________________

LAYER PROPERTIES
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 19,7 mm
Resistivity: 5 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 130 mju
Termal length: 280 mju

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 5,5 mm
Resistivity: 52,3 kPa.s/m^2
Porosity: 100 %
Tortuosity: 1
Viscous length: 40 mju
Termal length: 150 mju

...

WinFLAG Version 2.31

Für die Simulationen in α-Cabin und Apamat gelten folgende Probengrößen:

α-Cabin: Absorption room
Seitenlänge 1,1 m; Fläche 1,21 m^2

Apamat: Transmission window
Fläche 0,7056 m^2

<XXXXXXXXXXX>

Neues aus WinFLAG 2.2 und 2.3

Hier sind die Material-Kenndaten aufgelistet.

<===========>

Porous facing

LAYER PROPERTIES
Layer no. : 1.1
--------

Layer no. : 1.2
Type: Porous facing
Thickness  : 0,5 mm
Mass/unit surf.: 0,1 kg/m^2
Resistance: 1000 Pa.s/m
Porosity: 70 %
Tortuosity: 1

Layer no. : 1.3
Type: Porous/Allard-Johnson
Thickness: 1,4 mm
Resistivity: 857 kPa.s/m^2
Porosity: 95 %
Tortuosity: 3,6
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 20 mm
Resistivity: 45 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1,2
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 3
Type: Solid/Thin plate
Thickness: 0,8 mm
Density: 7850 kg/m^3
E-modulus: 210 GPa
Poissons number: 0,3
Loss factor: 0,05

SAMPLE SIZE
Transmission window: 0,7056 m^2

WinFLAG Version 2.31

<===========>

Transmission Window

„Unendlich“ große Probe.

LAYER PROPERTIES
Layer no. : 1
Type: Limp mass
Thickness: 2 mm
Density: 2000 kg/m^3
Resistance: 0 Pa.s/m

Layer no. : 2
Type: Porous/Allard-Johnsen
Thickness: 18 mm
Resistivity: 20 kPa.s/m^2
Porosity: 95 %
Tortuosity: 1,5
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 3
Type: Solid/Thin plate
Thickness: 0,6 mm
Density: 7850 kg/m^3
E-modulus: 210 GPa
Poissons number: 0,3
Loss factor: 0,05

WinFLAG Version 2.2

„0,7056 m^2“ große Probe.

LAYER PROPERTIES
Layer no. : 1
Type: Limp mass wie oben

Layer no. : 2
Type: Porous/Allard-Johnson wie
oben

Layer no. : 3
Type: Solid/Thin plate wie oben

SAMPLE SIZE
Transmission window: 0,7056 m^2

WinFLAG Version 2.31

<===========>

Reverberation Room

LAYER PROPERTIES
Layer no. : 1
Type: Porous/Allard-Johnson
Thickness: 4 mm
Resistivity: 337,5 kPa.s/m^2
Porosity: 95 %
Tortuosity: 3,6
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 2
Type: Porous/Allard-Johnson
Thickness: 28 mm
Resistivity: 29,5 kPa.s/m^2
Porosity: 95 %
Tortuosity: 2
Viscous length: 50 mju
Termal length: 100 mju

Layer no. : 3
Type: HARD WALL
No data

DUCT DATA
Duct half-width: 150 mm

WinFLAG Version 2.31

SAMPLE SIZE „ITA“ Rev. Room
Reverberation room: 7,2 m^2

Blaue Linie:
Layer no. : 1
Layer no. : 2

Rote Linie:
Layer no. : 2
Layer no. : 1

SAMPLE SIZE „α-Cabin“
Reverberation room: 1,2 m^2

Blaue Linie:
Layer no. : 1
Layer no. : 2

Rote Linie:
Layer no. : 2
Layer no. : 1

<XXXXXXXXXXX>

Anwendungen WinFLAG
