Wirkung von Körperschalldämpfung (11,9 MB):

Schwingzeit einer leeren Aluminiumplatte durch einen Schlagimpuls

Schwingzeit einer Aluminiumplatte durch Schlagimpuls während eine Dämpfung aufgebracht wird

Schwingzeit einer bedämpften Aluminiumplatte durch einen Schlagimpuls
Wirkung der Entkopplung von Körperschall; Körperschallisolation (14,8 MB):

Körperschallanregung
Körperschallanregung + Luftschallisolation
Entkoppelte Körperschallanregung
Entkoppelte Körperschallanregung + Luftschallisolation
Entkoppelte Körperschallanregung + Luftschallabsorption + Luftschallisolation
Wirkung eines Feder-Masse-Systems (Zweimassenschwinger) im Deckenprüfstand (33,9 MB):

Geräuschdämmung durch

Masse: Blech
Masse + Feder: Blech + Absorptionsvlies
Masse + Feder + Masse: Blech + Absorptionsvlies + Schwermasse
Zweimassenschwinger (12,1 MB):

Unterkritischer Bereich

Kritischer Bereich; Resonanzdurchgang

Überkritischer Bereich
Wirkung von Absorptionsmaterial in der α - Kabine (29,1 MB):

Nachhall in der leeren α - Kabine auf Schallimpuls

Sprachverständlichkeit

Nachhall in der bedämpften α - Kabine auf Schallimpuls
Vorversuch am Impedanzrohr (21,8 MB):

Luftschallminderung durch:

Metalldämmung

Vollständige Isolation
Kleines Loch (1%) in der Isolation
Grösseres Loch (4%) in der Isolation

Absorptionskanal
Körperschallisolation; Körperschalldämpfung
Zweimassenschwinger; Luftschallisolation
Luftschallabsorption
Home
Hier gibt‘s eine Übersicht über die „Technischen Daten“ der Versuche:

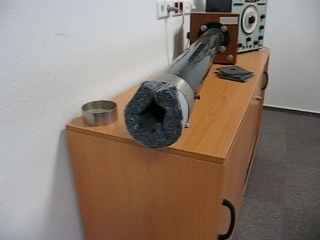

Impedanzrohr Durchmesser 99 mm (Baujahr 1960); Sinuston über Generator (Baujahr 1970) ca. 4000 Hz.
Vorheizzeit des Generators ca. 6 Stunden.

Metallabschluß mit ca. 20 kg/m2 Masse
Isolationen aus ca. 4 kg/m^2 Bitumenfolie (mit Loch)
Absorptionsmaterial: Faservlies ca. 20 mm

<===========>

Impulserzeugung über Bandpassimpuls 2 kHz;
-18 dB aus Norsonic RTA 840.

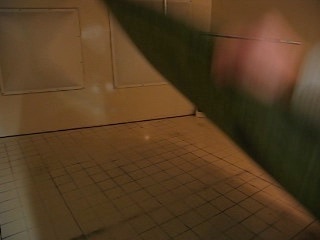

Volumen der Kabine:
6,44 m^3
Nachhallzeit der
- leeren Kabine > 2 s
- bedämpften Kabine < 0,3 s
bei 2000 Hz

Absorprionsmaterial: Faservlies 1,2 m^2 ca. 40 mm dick.

Pegelabsenkung ca. 5 dB

<===========>

Zweimassenschwinger bestehend aus:

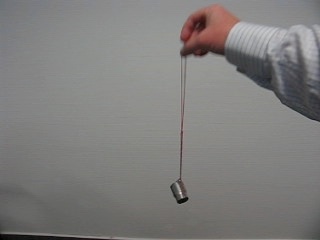

Masse: Hand + Unterarm,
Feder: 2 * Gummiband in „Serie geschaltet“
Masse: Ringnuss aus Werkzeugkoffer ca. 70 g.

Unterkritischer Bereich bis ca. 1 Hz
Kritische Frequenz ca. 2 Hz
Überkritischer Bereich > 3 Hz.

<===========>

Anregung im Senderaum: Weißes Rauschen -3 dB; Terzpegel bei Frequenzen über 3150 Hz ca. 100 dB

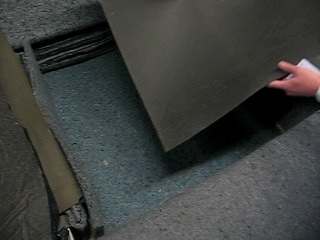

Tragschicht: Stahlblech 1 mm 7850 g/m^2
Federschicht: Faservlies ca. 20 mm.
Deckmasse: Schwerfolie ca. 3,5 kg/m^2

Resonanz bei ca. 250 Hz
Blechdämmung bei 8000 Hz ca. 45 dB.
Insertion Loss des Systems bei 8000 Hz ca. 100 dB.

<===========>

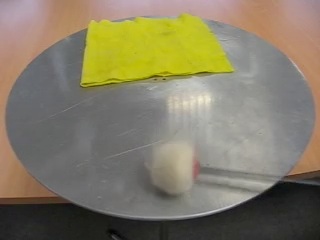

Tragplatte: Aluminium 5 mm
Mechanische Anregung: Spieluhr

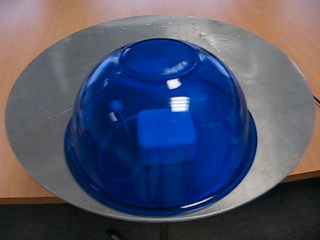

Luftschalldämmhaube: Glas ca. 4 mm
Entkopplung: Vlies ca. 8 mm
Absorber: Vlies ca. 8 mm

Ohne Entkopplung bleiben Luftschalldämmung und ∼absorption in diesem Versuch unwirksam.

<===========>

Tragplatte: Aluminium 5 mm
Mechanische Anregung: Paukenschlegel

Körperschalldämpfer: Bipolares Medium dass Schubkräfte aufnehmen kann (Wasser) + Vliestuch.

Die Schwingdauer der Aluminiumplatte reduziert sich von ca. 30 Sekunden auf ca. 1 Sekunde.
